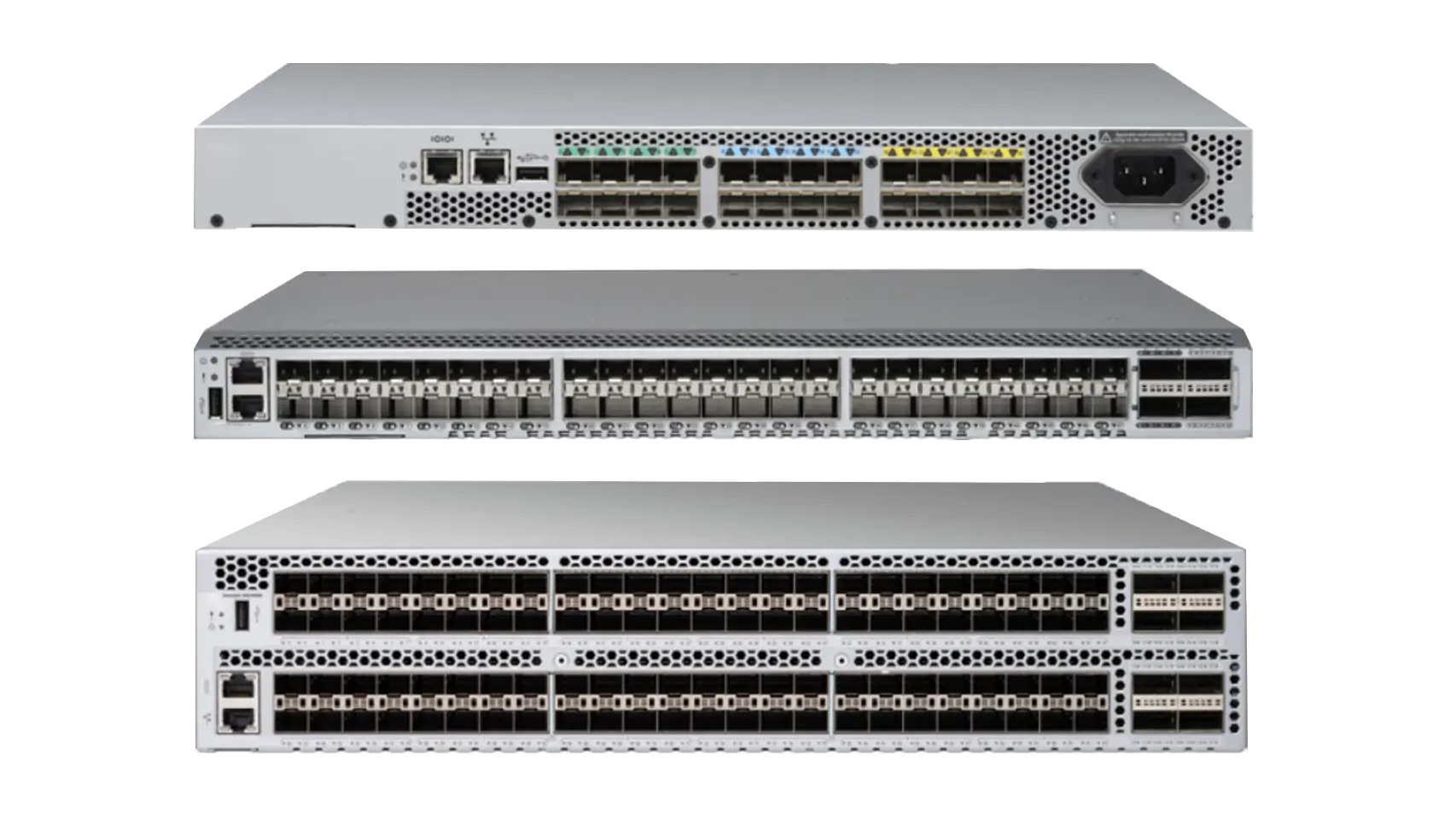

Model Number

SNS 2624-G

SNS 3664-G

SNS 3696E-G

System Architecture

Number of Ports

Switch mode (default) :Up to 24 ports
Access gateway Default port mapping: 16 F ports, 8 N ports

Switch mode (default) :Up to 64 port
Access gateway Default port mapping: 40 SFP+ F ports, 8 SFP+ N ports

Switch mode (default) :Up to 128 ports

Port Type

F port, E port, M port, D port (ClearLink diagnostic port);
Access gateway mode: F port and N port that supports NPIV technology

D port (ClearLink diagnostic port), E port, EX port, F port, AE port; Optional port type control;
Access gateway mode: F port and N port supporting NPIV technology

D port (ClearLink diagnostic port), E port, EX port, F port, AE port; Optional port type control;

Expandability

Fully connected Fabric architecture with up to 239 switches

Standard Maximum Number of Supports

6000 active nodes in Fabric architecture; 56 switches, 19 hops; Larger Fabric certifies on demand

Performance

Fibre Channel:

4.25Gbps line speed, full duplex;

8.5Gbps line speed, full duplex;

14.025Gbps line speed, full duplex;

4, 8, 16 and 32Gbps port speed adaptive

Fibre Channel:

4.25Gbps line speed, full duplex;
8.5Gbps line speed, full duplex;

10.53Gbps line speed, full duplex; 14.025Gbps line speed, full duplex; 28.05Gbps, full duplex;

112.2Gbps, full duplex;

4, 8, 16 and 32Gbps port speed adaptive, can support 128Gbps speed;

10Gbps  can optionally be set to a fixed port speed

Fibre Channel:

4.25Gbps line speed, full duplex; 8.5Gbps line speed, full duplex;

10.53Gbps line speed, full duplex; 14.025Gbps line speed, full duplex; 28.05Gbps, full duplex;

112.2Gbps, full duplex;

4, 8, 16 and 32Gbps port speed adaptive, can support 128Gbps speed;

10Gbps can optionally be set as a fixed port speed;

QSFP port adaptive 4×4, 4×8, 4×16 and 4×32Gbps port rates

ISL Trunking

Frame-based link bundling, with up to eight 32Gbps ports per ISL bundling link;

Up to 256Gbps transmission rate per ISL bundled link;

Use the DPS included in the Fabric OS to achieve switch-based load balancing among ISLs

Frame-based link bundling, with up to eight 32GbpsSFP+ ports per ISL bundled link;

And a maximum of 2 128GbpsQSFP ports per ISL bundled link. Implement switch based load balancing between ISLs using DPS included in the Fabric OS

Frame-based link bundling, with up to eight 32GbpsSFP+ ports per ISL bundled link;

And a maximum of 2 128GbpsQSFP ports per ISL bundled link. Implement switch based load balancing between ISLs using DPS included in the Fabric OS

Total Bandwidth

768Gbps (point-to-point full duplex)

2 Tbps

4 Tbps

Maximum Fiber Network Architecture Latency

Local switch port latency ≤ 900 ns (including FEC)

Local switch port port delay ≤780 ns
(including FEC);

1 μs delay per compressed node

Local switching port port delay ≤780 ns (including FEC);
Local port switching delay of different port groups is 2.6μs

Maximum Frame Size

2112 byte payload

Frame Buffering

2,000, dynamic allocation

15,360, dynamic allocation

15,360, dynamic allocation

Grade of Service

Class 2, Class 3, Class F (interswitch frame)

Type of Data Traffic

Fabric switches support unicast traffic

USB

1USB Port for system log file downloads or microcode upgrades

Extensions

/

Optional integrated 10Gbps Fibre Channel for DWDM MAN connection

Optional integrated 10Gbps Fibre Channel for DWDM MAN connection;
Support for in-line compression

Administration

Manage Access

10/100/1000 Mbps Ethernet (RJ-45) interface for in-band management via Fibre Channel; Serial port (RJ-45); 1USB Port

Mechanical Parameters

Housing

Rear-front ventilation (rear-in air before out-out air); Rear end power supply, 1U

Front and rear ventilation (forward air and out air); Rear end power supply, 1U

Rear-front ventilation (rear-in air and rear-out air); Rear end power supply, 1U

Front and rear ventilation (forward air and out air); Rear end power supply, 2U

Rear-front ventilation (rear-in air and rear-out air); Rear end power supply, 2U

Dimension

Width: 42.88 cm (16.88 in)
Height: 4.29 cm (1.69 in)
Depth: 30.66 cm (12.07 in)

Width: 42.88 cm (16.88 in)
Height: 4.29 cm (1.69 in)
Depth: 30.66 cm (12.07 in)

Width: 440mm (17.32 in)
Height: 86.7mm (3.41 in)
Depth: 609.6mm (24 in)

System Weight

5.75kg (12.67 lb), single power supply, no transceiver

7.73kg (17 lb), dual power FRU, no transceiver

21.31kg (47 lb), dual power FRU, three fans, no transceiver

Environment

Operating Environment

Temperature: 0℃ to 40℃/32°F to 104°F

Humidity: 10% to 85%, non-condensing

Non-operating Environment

Temperature: -25℃ to 70℃/-13°F to 158°F

Humidity: 10 to 90 percent, non-condensing

Altitude of Operation

Up to 3,000 m (9,842 ft)

Storage Elevation

Up to 12,000 m (39,370 ft)

Impact

Run: 20 G, 6 ms, half sine

Non-run: Half sine, 33 G, 11 ms, 3G Axis

Run: 20 G, 6 ms, Half sine
Non-run: Half sine, 33 G, 11 ms, 3/eg Axis

Run: 20 G, 6 ms, Half sine

Non-run: Half sine, 33 G, 11 ms, 3/eg Axis

Vibration

Run: 0.5g sine, 0.4grms random, 5 to 500Hz
Non-run: 2.0g sine, 1.1grms random, 5 to 500Hz

Heat Dissipation

24 ports: 215 BTU/ hour

64 ports: 716 BTU/ hour

128 ports: 3512 BTU/ hour

Power Supply

Power Supply/Fan

Single stationary power supply with four integrated system cooling fans

Dual hot-swappable redundant power supply with integrated system cooling fan

Dual hot-swappable redundant power supply with integrated system cooling fan, single hot-swappable independent redundant fan

AC Input

90 V to 264 V with a maximum input current of 2.2A

90 V to 264 V, about 3.5A

90 V to 264 V, about 12 A

AC Input Line Frequency

47 Hz to 63 Hz

AC Power Consumption

76.52 watts for 24 32GbpsSWL optical modules;

An empty chassis with no optical module installed is 55.83 watts

64 ports fully loaded (48×32Gbps SFP+ SWL optical module and 4×128Gbps QSFPSWL optical module) is 204 watts;
85 watts for an empty chassis with no optical module installed

128 ports fully loaded (with 96×32Gbps SFP+ SWL optical module and 8×128GbpsQSFPSWL
optical module) 942 watts;

495 watts for an empty chassis with no optical module installed
