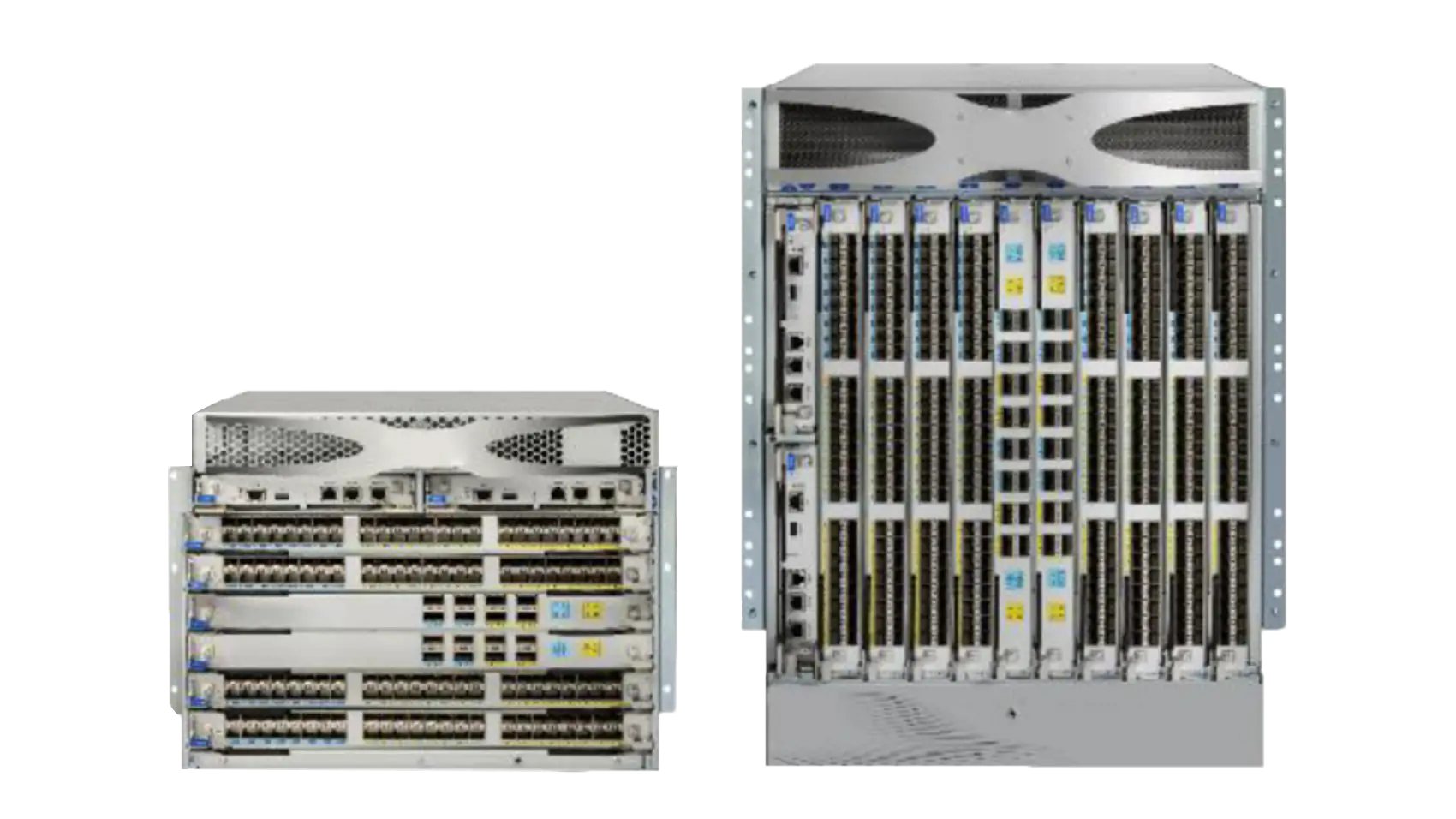

Model Number

SNS 5604-G

SNS 5608-G

System Architecture

Number of Ports

Up to 256 32Gbps FC ports plus ICL ports equals up to 320 32Gbps FC ports supported

A maximum of 512 32Gbps FC ports plus ICL ports equals a maximum of 640 32Gbps FC ports

Port Types

FC32-48/FC32-64 Port blades: F_Port, E_Port, EX_Port, M_Port, SIM, and D_Port ;

SX6 expansion blades: F_Port, E_Port, EX_Port on FC, and VE_Port on GbE
Note: Self-identification based on switch type (U_Port) is implemented with optional port type control

Port Blade

The FC32-48 blade provides 48 ports and 32Gbps sixth-generation Fibre Channel

The FC32-64 port blade provides 64-port 32Gbps sixth-generation Fibre Channel

Expansion Blades

The SX6 expansion blade provides Fibre Channel expansion (16 32Gbps Fibre Channel ports) and IP network based IP expansion (16 1/10 GbE and 2 40 GbE ports)

Control Processor

Redundant (master/standby) control processor modules

Controllable Malleability

Fully connected Fabric architecture with up to 239 switches

Standard Maximum Number of Supports

6,000 active devices per switch; 56 switches; 19 hops; Larger fabrics can be certified on demand

ISL Trunking

Frame based link aggregation. Each ISL Trunking has up to 8 32Gbps ports; And up to 256Gbps throughput per ISL Trunking.Use DPS included in FOS to achieve cross-ISL load balancing based on exchange

Chassis Bandwidth

10.2 Tbps per chassis (256 32Gbps ports) Data rate + 2.048 TbpsUltraScale ICL bandwidth (16×128Gbps)

20.5 Tbps per chassis (512 32Gbps ports) Data rate + 4.096 TbpsUltraScale ICL bandwidth (32×128Gbps)

Slot Bandwidth

At 1,536Gbps (line speed), the FC32-48 blade can provide line speed performance, and the FC32-64 blade provides 1.33:1 congestion ratio performance

Switch Latency

Sixth generation 32Gbps FC32-48/FC32-64 blade: <780ns (including FEC)

Local switching between any port, blade-to-blade delay of 2.6 μs, 32Gbps, pass-through routing
SX6 blade, Fibre Channel to Fibre Channel: <780 ns (including FEC); 2.6μs delay between any ports, 32Gbps, pass-through routing

Maximum Frame Size

2112 byte payload

Frame Buffering

ASIC 15,360 per exchange

Type of Data Traffic

Fibre network switch, supporting unicast, multicast (255 groups) and broadcast

Level of Service

Class 2, Class 3, Class F(interswitch frame)

USB

Each control processor contains 1USB Port for firmware downloads, log saving, configuration uploads, or downloads

Extensions

Support for DWDM, CWDM, and FC-SONET devices

Fibre Channel, Transmission Data Compression (LZO) and encryption (AES-CGM-256)

BB credit recovery; FCIP, IP extension, Adaptive Rate Limiting (ARL), data compression, Fast Write, read/write tape pipelined transfer, QoS

System Components

ANSI Fibre Channel Protocol

FC-PH(Fibre Channel Physical and Signal Interface Standard)

Fiber Network Initialization

FC-SW 5.0 compliant

Port to Port Latency

Local switch: 780 ns

Blade to blade 2.6μs

Swap Capacity

13.5 billion frames per second total switching capacity (for Class 2, Class 3, Class F frames in 384-port chassis)

High Availability

Architecture

Non-blocking shared memory; Passive backboard; Redundant active/passive control processor; Redundant active/active core switching blades; Redundant WWN cards

Ventilation

Provide non-port side air intake to port side exhaust, or port side air intake to non-port side exhaust air options

Solution Availability

99.999% availability available; Hot-swappable redundant power supplies, fans, WWNS, processors, core switches, port blades, and optical components; Online diagnostics; And uninterrupted firmware download and configuration activation

Chassis Power Supply

· Two power modules are shipped with the device
· You are advised to install two power modules to ensure power supply efficiency and 1+1 redundancy

· Three power modules are shipped with the device by default (3 power modules for minimum 2+1 redundancy)
· It is recommended that four power modules be installed to ensure power efficiency and 2+2 redundancy for the system

Cooling

· Comes with 2 fan assemblies
· Each fan assembly is hot-swappable.
· When a fan fault alarm is generated, replace the faulty fan assembly immediately

· Equipped with 3 fan assemblies
· Each fan assembly is hot-swappable.
· When a fan fault alarm is generated, replace the faulty fan assembly immediately

Management

Administration

HTTP, SNMP v1/v3(FE MIB, FC Management MIB), SSH; Auditing, system logging; Web Tools; Command line interface (CLI); SMI-S compliant; RESTful API; Trial licenses for plug-in functionality

Administrative access

1 10/100/1000 Ethernet (RJ-45) interface per control processor for in-band management via Fibre Channel; Serial port (RJ-45); 1USB interface per control processor module; DHCP/DHCPv6

Mechanical Parameters

Housing

8 blade slots: 8U rack mount chassis; 27 "to 31" rails, 18 "to 24" rails, and airflow diverter rack mounting kit for 4-post racks; Intermediate mounting kit for 2-post racks

12 blade slot: 14U rack mount chassis; 27 "to 31" and 22"guide kit for 4-post racks; Intermediate mounting kit for 2-post racks

Dimensions

Rack installation kit size with air diverter (shipped by default) :

Height: 40.00 cm (15.75 in, 9U)
Width: 43.74 cm (17.23 in)

Depth: 61.29 cm (24.09 in)
Dimensions without airflow diverter rack mounting kit:

Height: 34.45 cm (13.56 in, 8U)
Width: 43.74 cm (17.23 in)

Depth: 61.04 cm (24.04 in)

Height: 61.23 cm (24.11 in, 14U)
Width: 43.74 cm (17.23 in)
Depth: 61.04 cm (24.04 in)

System Weight

Case is 24.5kg (54 lb)

68.95kg (152.0 lb) at full load

Case 35.61kg (78.5 lb)

145.8kg (321.5 lb) at full load

Installation

Rack mount, which can be installed in an EIA compliant 19-inch cabinet

Environment

Temperature

Run: 0℃ to 40℃ (32° F to 104°F)
Non-run: -25℃ to 70℃ (-13° F to 158°F)

Humidness

Operating Humidity: 5% to 93% relative humidity at 40℃ (104°F), non-condensing, maximum rate of change 10% per hour
Non-Operating Humidity: 10% to 93% relative humidity at 70℃ (158°F), non-condensing

Altitude

Up to 3,000 m (9,842 ft)

Impact

Run: 10 g, 11 ms, half sine wave
Non-run: 20 g, 11 ms, half sine wave

Vibration

Run: 5 Hz to 10 Hz @ +5 db/Oct; 10 Hz to 200 Hz @ 0.0005Grms; 200 Hz to 500 Hz @ -5 db/Oct; Scale 0.05 Grms
Non-run: 3 Hz to 10 Hz @ +5 db/Oct; 10 Hz to 200 Hz @ 0.0065 Grms; 200 Hz to 500 Hz @ -5db/Oct; Scale 1.12 Grms

Power Supply

Frequency

50 Hz to 60 Hz (Regular: 50 Hz to 60 Hz)
